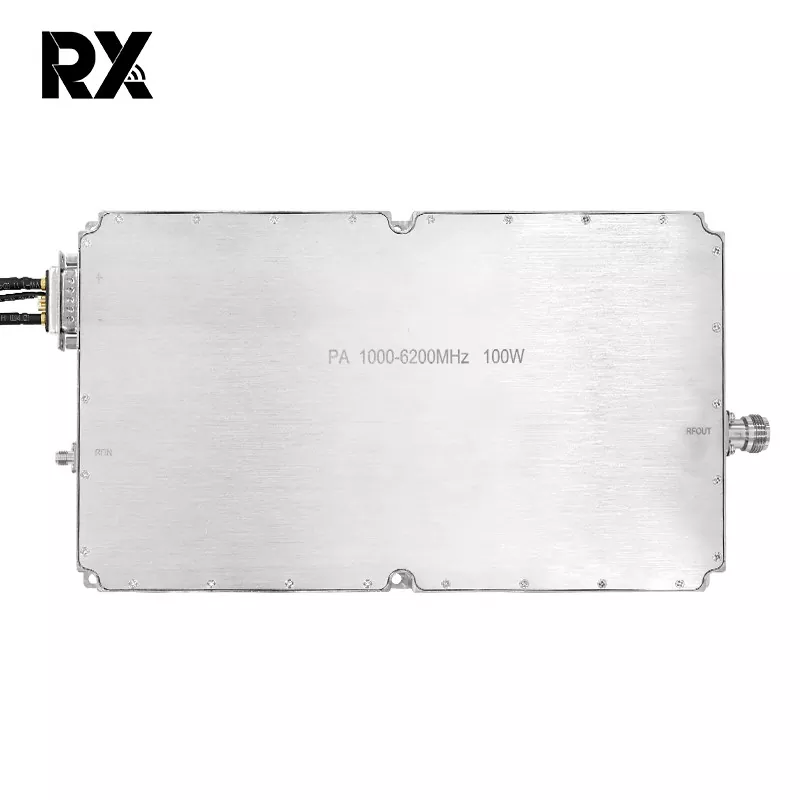

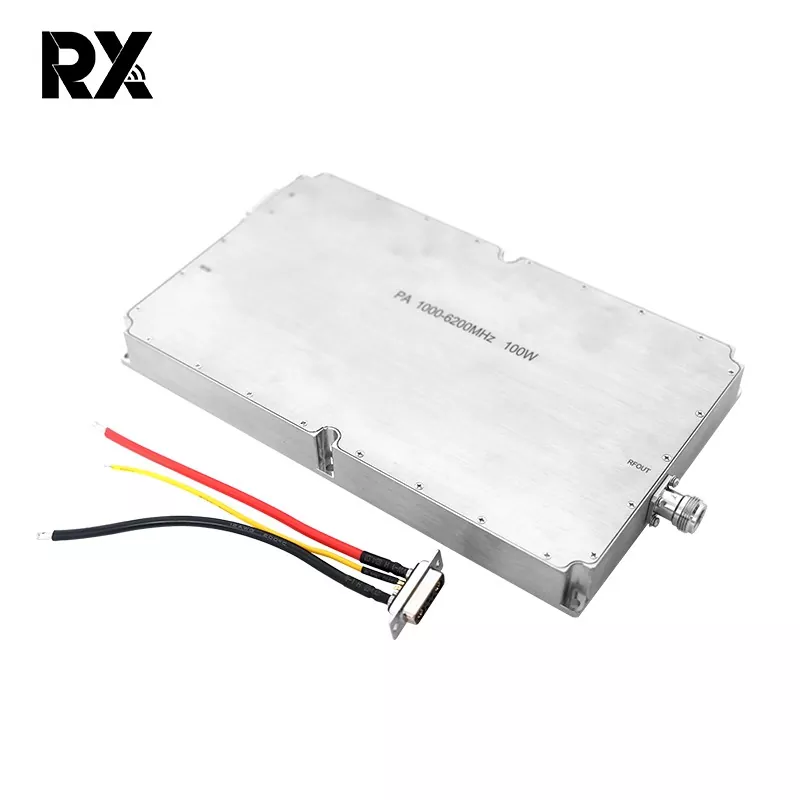

Mô-đun khuếch đại công suất RF băng thông rộng 1000-6000 MHz 100W

Mô-đun bộ khuếch đại công suất RF băng thông rộng 1000-6000 MHz 100W này là mô-đun bộ khuếch đại công suất băng rộng 100W hiệu suất cao hoạt động trên dải tần rộng từ 1000 MHz đến 6000 MHz. Được thiết kế với mạch vi sóng tiên tiến và các thành phần bán dẫn chất lượng cao, nó được thiết kế cho các ứng dụng chuyên nghiệp đòi hỏi công suất, băng thông và độ ổn định đặc biệt. Nó được sử dụng rộng rãi trong các lĩnh vực quan trọng như cơ sở hạ tầng liên lạc hiện đại, hệ thống phát hiện radar và phòng thủ máy bay không người lái (biện pháp đối phó FPV), đóng vai trò là thành phần cốt lõi để tăng cường vùng phủ sóng tín hiệu, mở rộng phạm vi hệ thống và cải thiện khả năng chống nhiễu.

Gửi yêu cầu

Mô tả Sản phẩm

KHÔNG.	Sự miêu tả	Biểu tượng	tối thiểu	gõ		Tối đa	Đơn vị	Nhận xét
1.	Tần số hoạt động	BW	1000			6200	MHz
2.	Nguồn đầu vào	Ghim		2			dBm
3.	Công suất đầu ra CW	Psat	50.5	51		52.5	dBm	Sóng liên tục
4.	Tăng sức mạnh	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Độ phẳng tăng sức mạnh	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Mất lợi nhuận đầu vào	S11		-15			dB
7.	Điện áp hoạt động	Vdc	28	28		32	V
8.	Mức tiêu thụ hiện tại	A		17		21.5	A	@ Bĩu môi=110~180W
9.	Đầu vào kết nối RF		SMA, Nữ

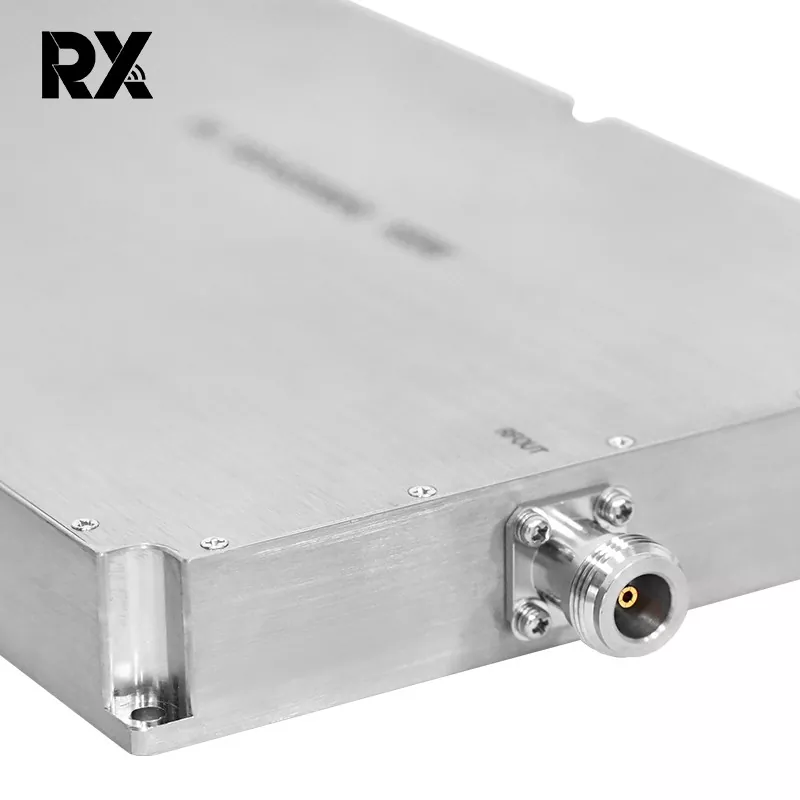

10.	Đầu ra đầu nối RF		N, Nữ
11.	Cân nặng			1.9		2	Kg
12.	Chiều dài * Chiều rộng * Chiều cao		25015025			mm
13.	Công suất đầu vào tối đa	PinMax	10			dBm
14.	Định nghĩa giao diện (7W2 Nữ)	VDD	A1		28Vdc
		GND	A2		Đất
		Bảo vệ quá dòng	2		Hoạt động bình thường: 0V Bảo vệ quá dòng: +5V			Bảo vệ quá dòng@25A
		Bảo vệ quá nhiệt	2		Hoạt động bình thường: 0V Bảo vệ quá nhiệt: +5V			Quá nhiệt độ
		Cho phép	3		5V~Vdd:BẬT 0V: TẮT			bảo vệ @ 100oC
		GND	4		Đất
		Tình trạng	5		Hoạt động bình thường: 0V Bảo vệ trạng thái:+5V
	kích thước tổng thể	Ghi chú: 1、 Kích thước tổng thể chỉ mang tính chất tham khảo; 2、 Kích thước có thể tăng hoặc giảm phù hợp theo yêu cầu của khách hàng； 3、 Vị trí của giao diện đầu vào, giao diện đầu ra và giao diện nguồn điện có thể được thay đổi theo nhu cầu thực tế của khách hàng;

Là một giải pháp băng rộng thực sự, giá trị cốt lõi của Mô-đun khuếch đại công suất RF băng thông rộng 1000-6000 MHz 100W nằm ở khả năng thích ứng tần số vượt trội và khả năng đầu ra nguồn mạnh mẽ. Thay vì được tối ưu hóa cho một tần số cố định duy nhất, nó mang lại hiệu suất khuếch đại ổn định và đáng tin cậy trên toàn bộ băng thông được chỉ định. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống đa băng tần, ứng dụng nhảy tần và các kịch bản thử nghiệm R&D. Chúng tôi cũng hỗ trợ tùy chỉnh băng tần phù hợp với yêu cầu cụ thể của khách hàng, mang đến sự thích ứng kỹ thuật linh hoạt.

Tóm lại, mô-đun bộ khuếch đại công suất băng rộng 100W này nổi bật với bốn tính năng chính—băng thông rộng, công suất cao, độ tin cậy cao và khả năng tùy chỉnh—cung cấp giải pháp khuếch đại công suất lõi mạnh mẽ, linh hoạt và ổn định cho các ứng dụng RF phức tạp và chuyên nghiệp.
