Bộ khuếch đại công suất 100W công suất cao 1000-6000 MHz siêu băng rộng

Bộ khuếch đại công suất 100W công suất cao băng tần siêu rộng 1000-6000 MHz là một mô-đun RF. Một mô-đun duy nhất có thể phủ sóng 1–6 GHz, loại bỏ nhu cầu về mạch chuyển mạch đa băng tần truyền thống, giảm đáng kể kích thước và độ phức tạp của hệ thống. Thích hợp cho các tình huống liên quan đến độ linh hoạt tần số, nhảy tần hoặc nhiễu băng thông rộng.

Gửi yêu cầu

Mô tả Sản phẩm

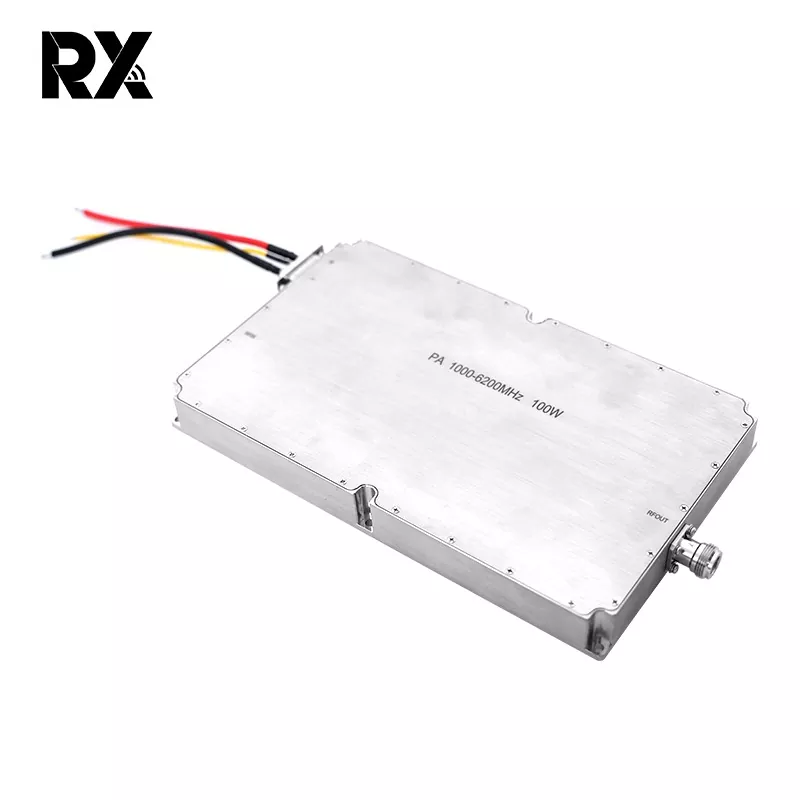

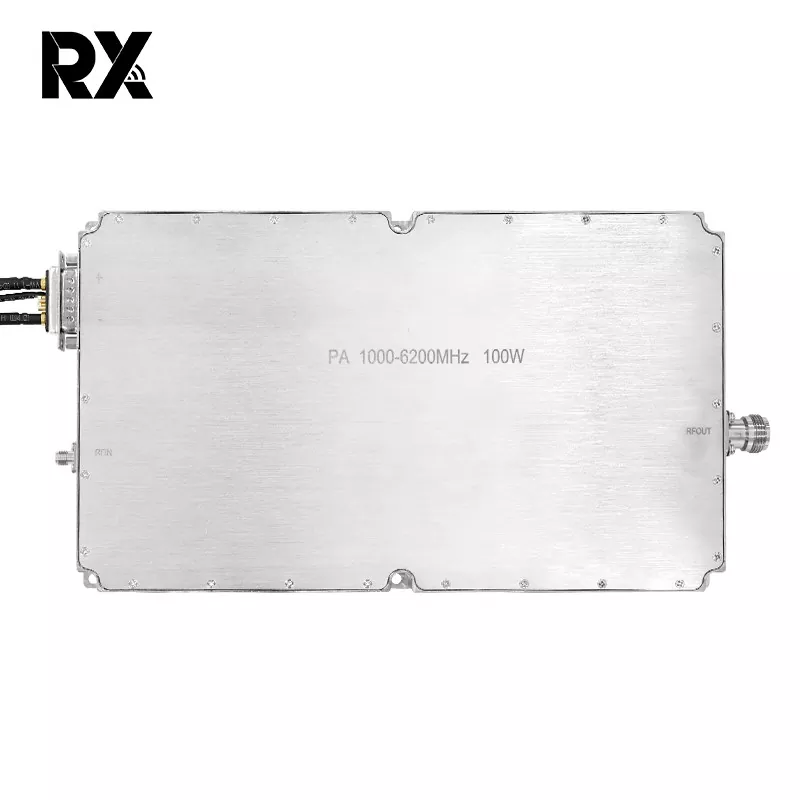

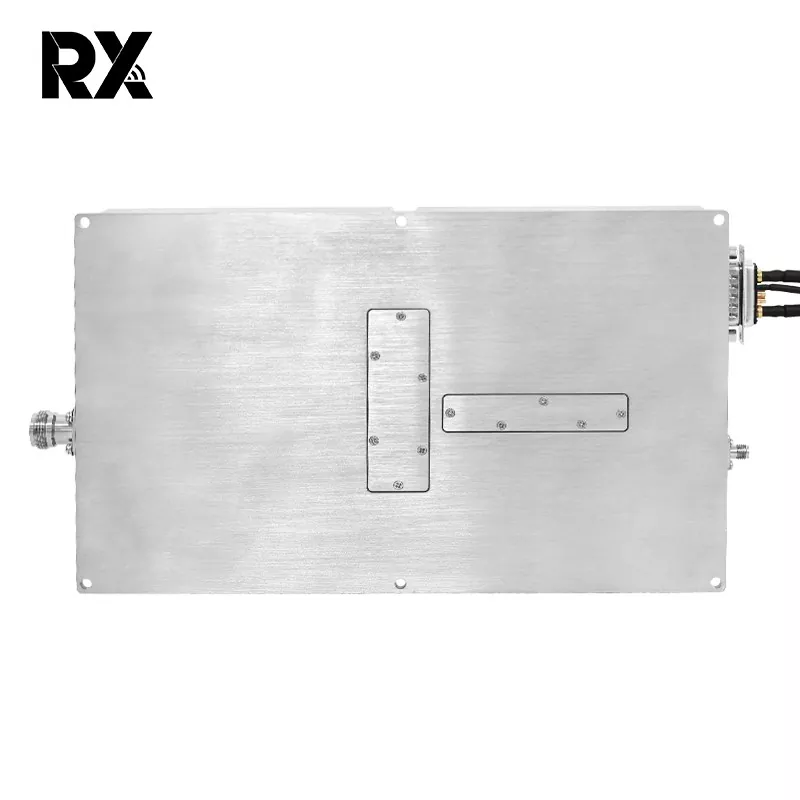

Bộ khuếch đại công suất 100W công suất cao 1000-6000 MHz siêu băng rộng

Mô-đun này sử dụng công nghệ GaN, đạt mức tản nhiệt ít hơn 30% so với LDMOS ở công suất 100W tương đương, đạt được công suất cao thực sự và khả năng tản nhiệt thấp, nhờ đó kéo dài tuổi thọ của mô-đun. Hơn nữa, chúng tôi đã bổ sung tính năng bảo vệ nhiệt độ, bảo vệ tải, bảo vệ quá áp và bảo vệ quá tải cho bảng mạch, loại bỏ nhu cầu về các chức năng bảo vệ bên ngoài và tăng hiệu quả hoạt động lên đáng kể.

Không giống như các tần số băng thông hẹp thông thường, băng tần siêu rộng (1000-6000 MHz) yêu cầu các tiêu chuẩn chất lượng thành phần và kỹ thuật cao hơn để đạt được các đặc tính băng thông siêu rộng, công suất cao, độ tin cậy cao. Bộ khuếch đại công suất 100W băng tần siêu rộng 1000-6000 MHz đã chứng tỏ hiệu suất vượt trội trong truyền thông đa băng tần hiện đại, thử nghiệm EMC, tác chiến điện tử và hệ thống chống máy bay không người lái.

Thông số kỹ thuật của Bộ khuếch đại công suất 1000-6200 MHz100W （TC=25oC）

KHÔNG.	Sự miêu tả	Biểu tượng	tối thiểu	gõ		Tối đa	Đơn vị	Nhận xét
1.	Tần số hoạt động	BW	1000			6200	MHz
2.	Nguồn đầu vào	Ghim		2			dBm
3.	Công suất đầu ra CW	Psat	50.5	51		52.5	dBm	Sóng liên tục
4.	Tăng sức mạnh	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Độ phẳng tăng sức mạnh	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Mất lợi nhuận đầu vào	S11		-15			dB
7.	Điện áp hoạt động	Vdc	28	28		32	V
8.	Mức tiêu thụ hiện tại	A		17		21.5	A	@ Bĩu môi=110~180W
9.	Đầu vào kết nối RF		SMA, Nữ

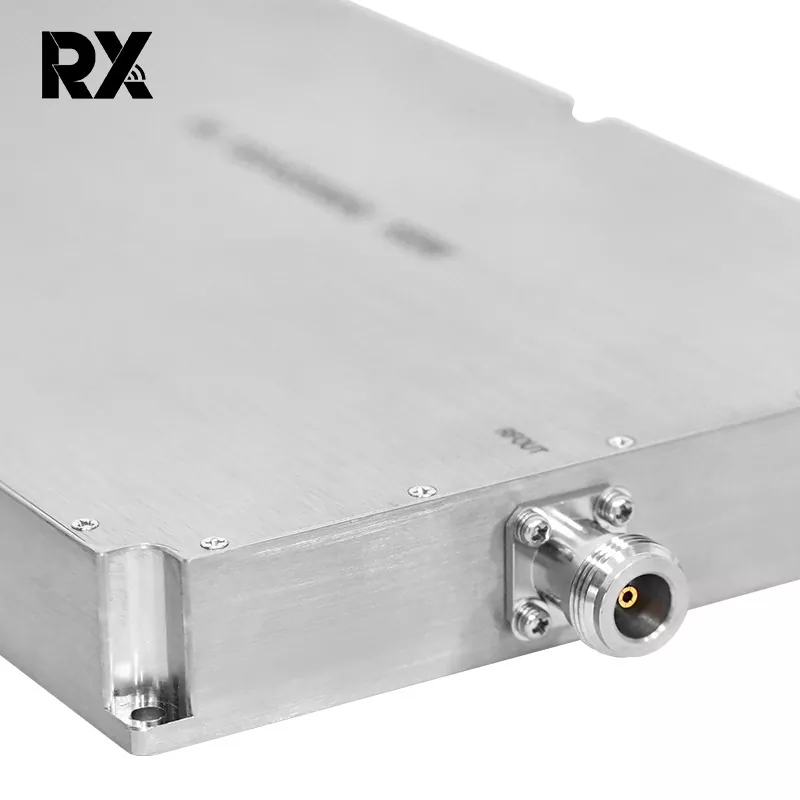

10.	Đầu ra đầu nối RF		N, Nữ
11.	Cân nặng			1.9		2	Kg
12.	Chiều dài * Chiều rộng * Chiều cao		25015025			mm
13.	Công suất đầu vào tối đa	PinMax	10			dBm

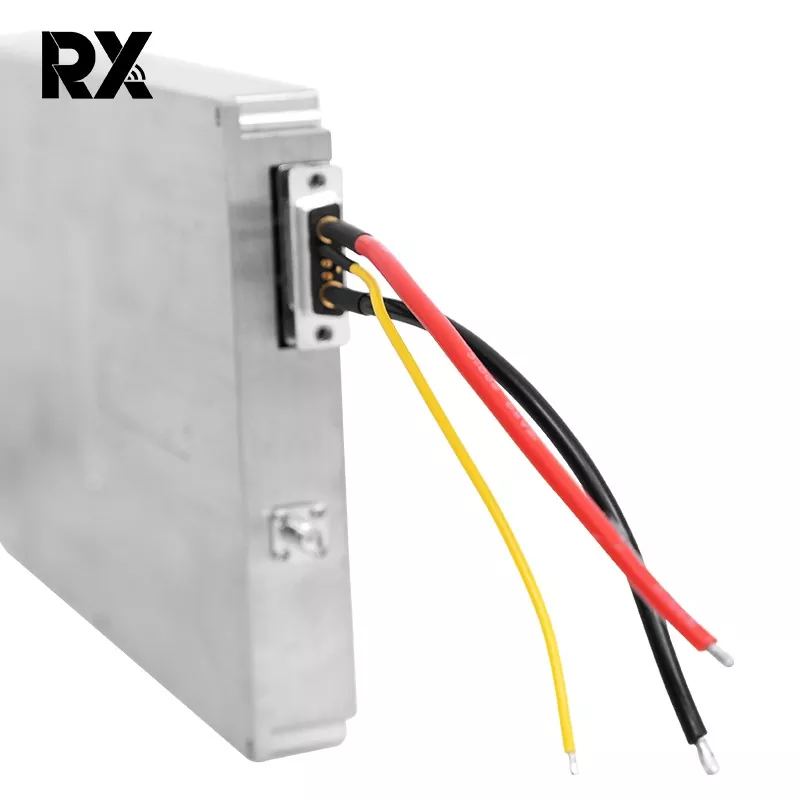

14.	Định nghĩa giao diện (7W2 Nữ)	VDD	A1		28Vdc
		GND	A2		Đất
		Bảo vệ quá dòng	2		Hoạt động bình thường: 0V Bảo vệ quá dòng: +5V			Bảo vệ quá dòng@25A
		Bảo vệ quá nhiệt	2		Hoạt động bình thường: 0V Bảo vệ quá nhiệt: +5V			Quá nhiệt độ
		Cho phép	3		5V~Vdd:BẬT 0V: TẮT			bảo vệ @ 100oC
		GND	4		Đất
		Tình trạng	5		Hoạt động bình thường: 0V Bảo vệ trạng thái:+5V
